Утеплённый ангар 12 × 27 м в Атырау

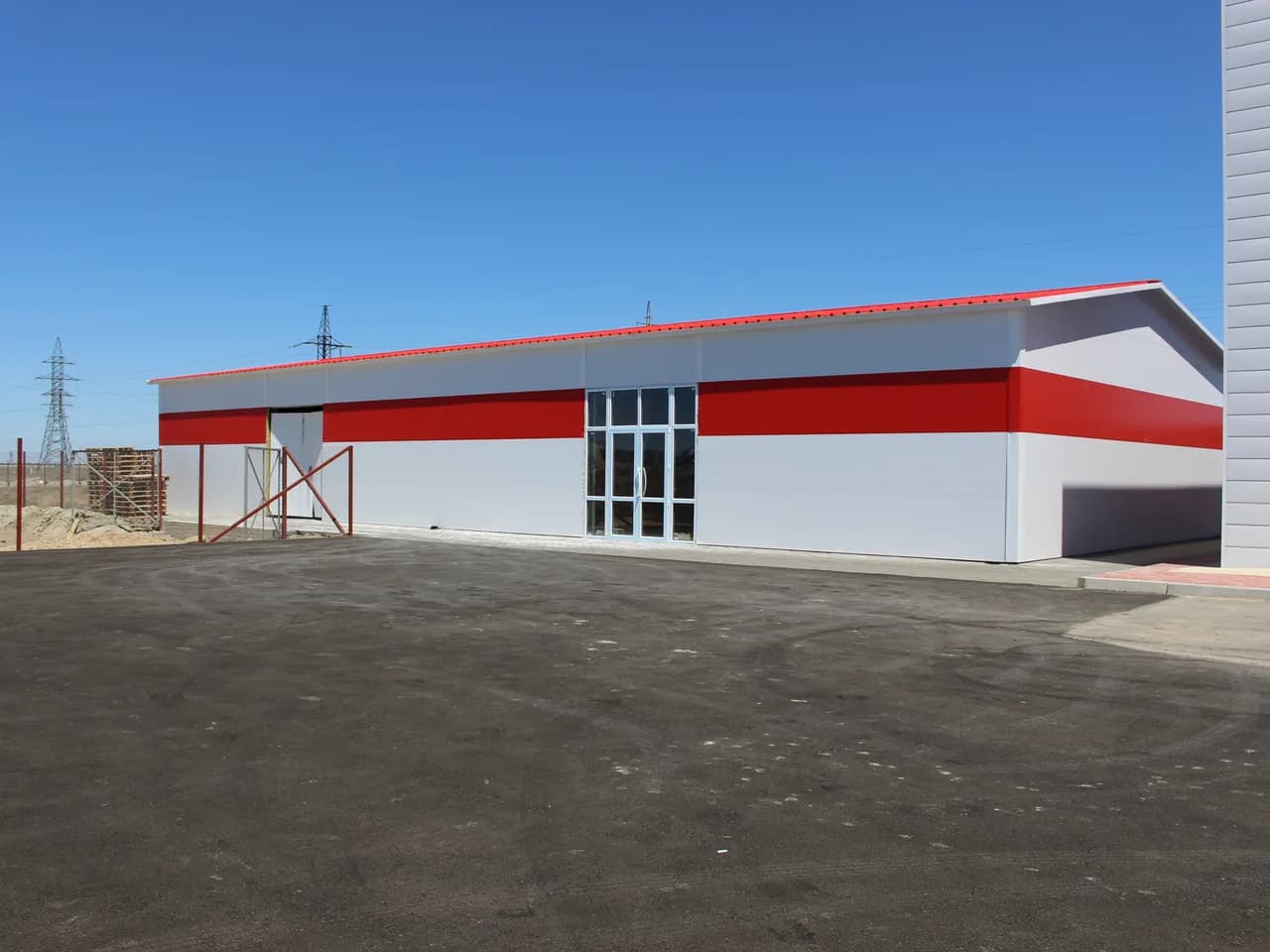

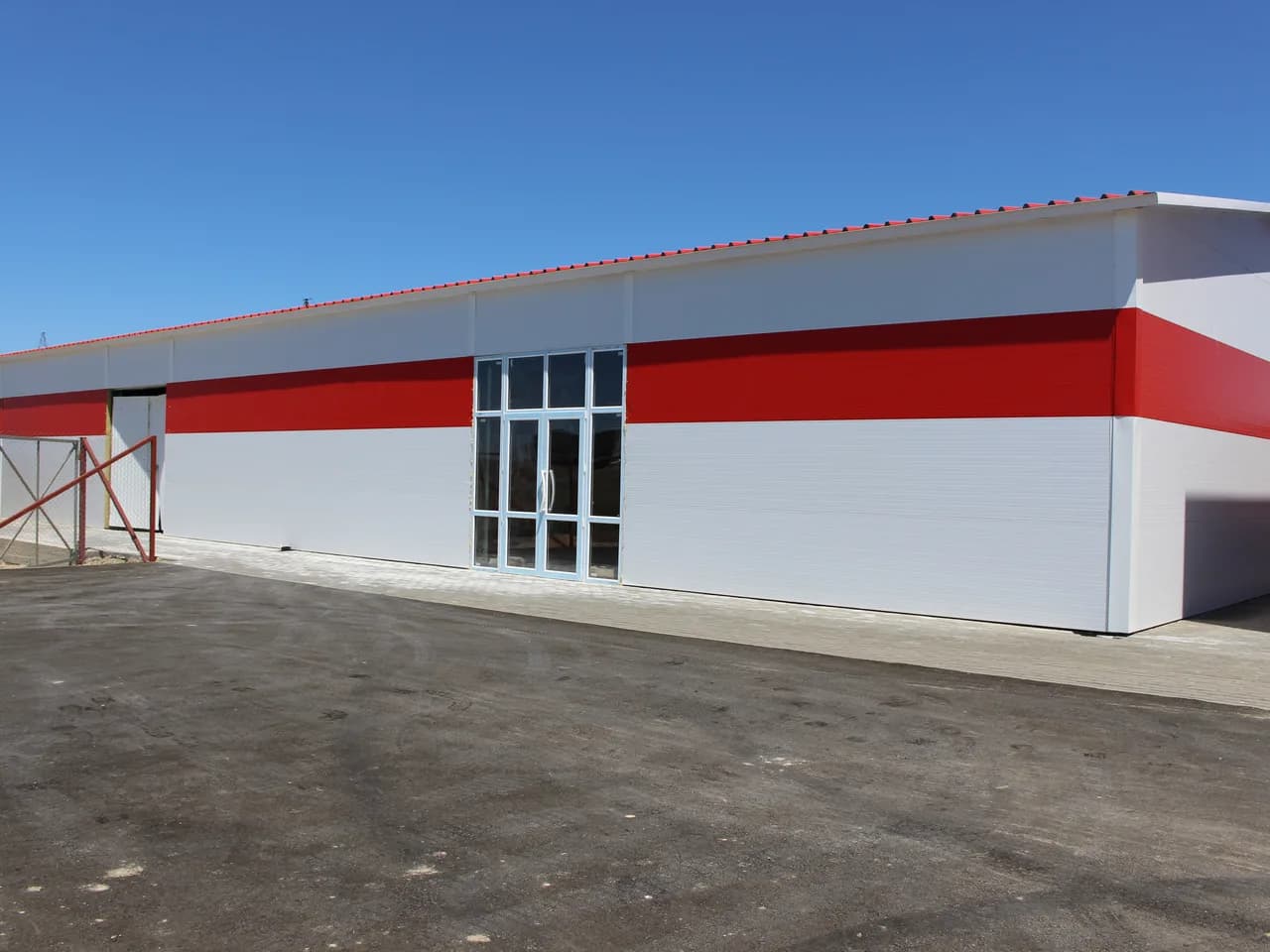

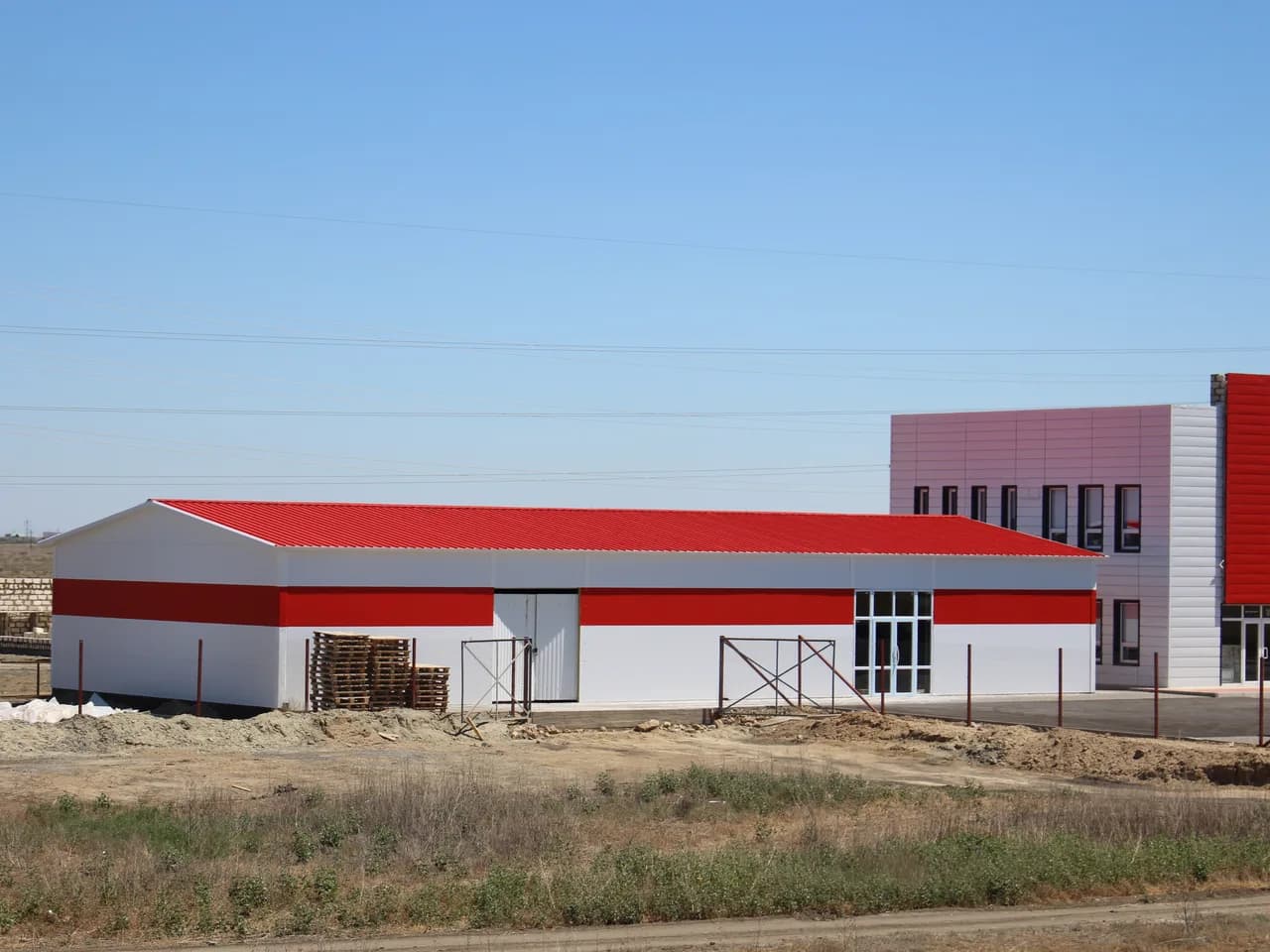

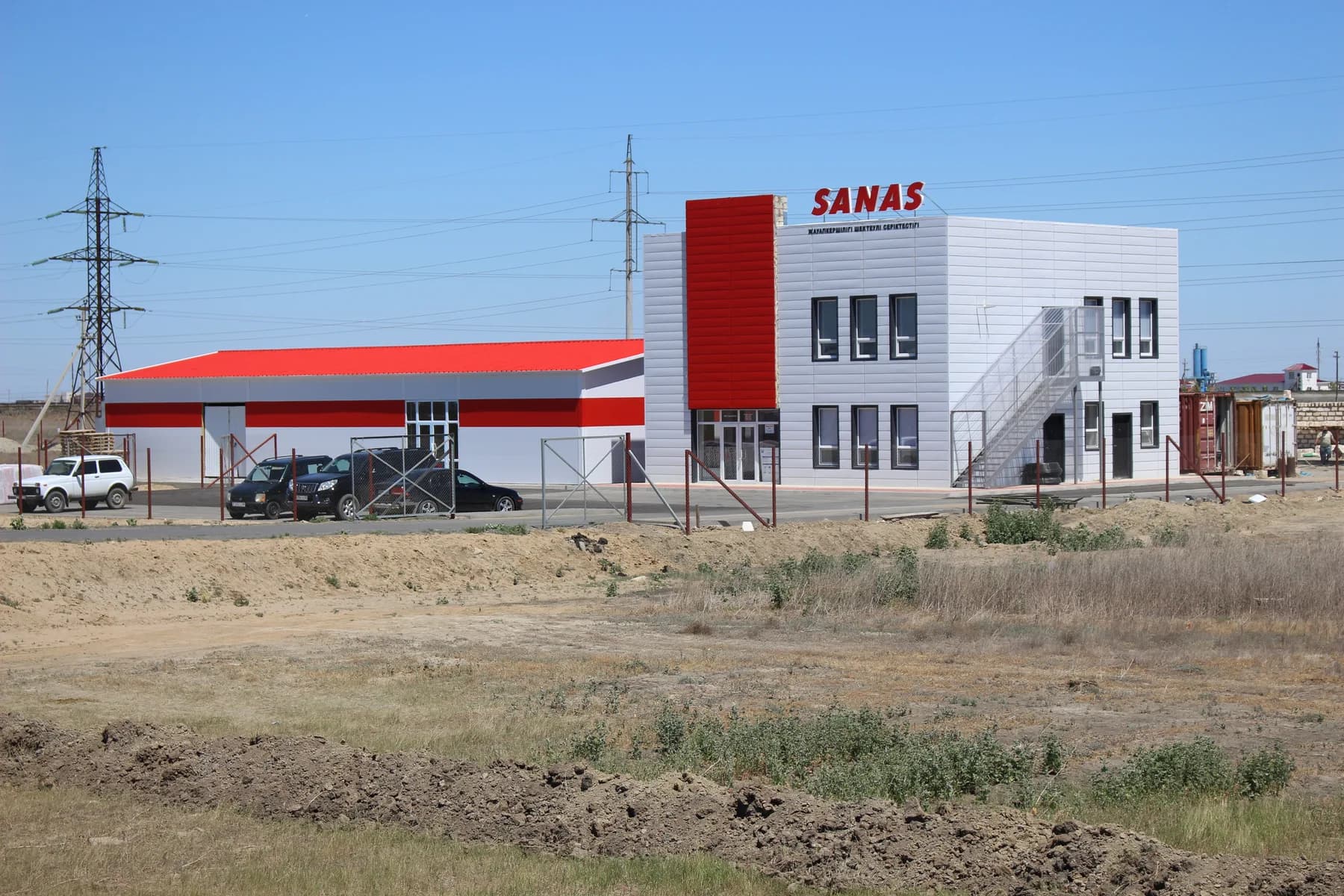

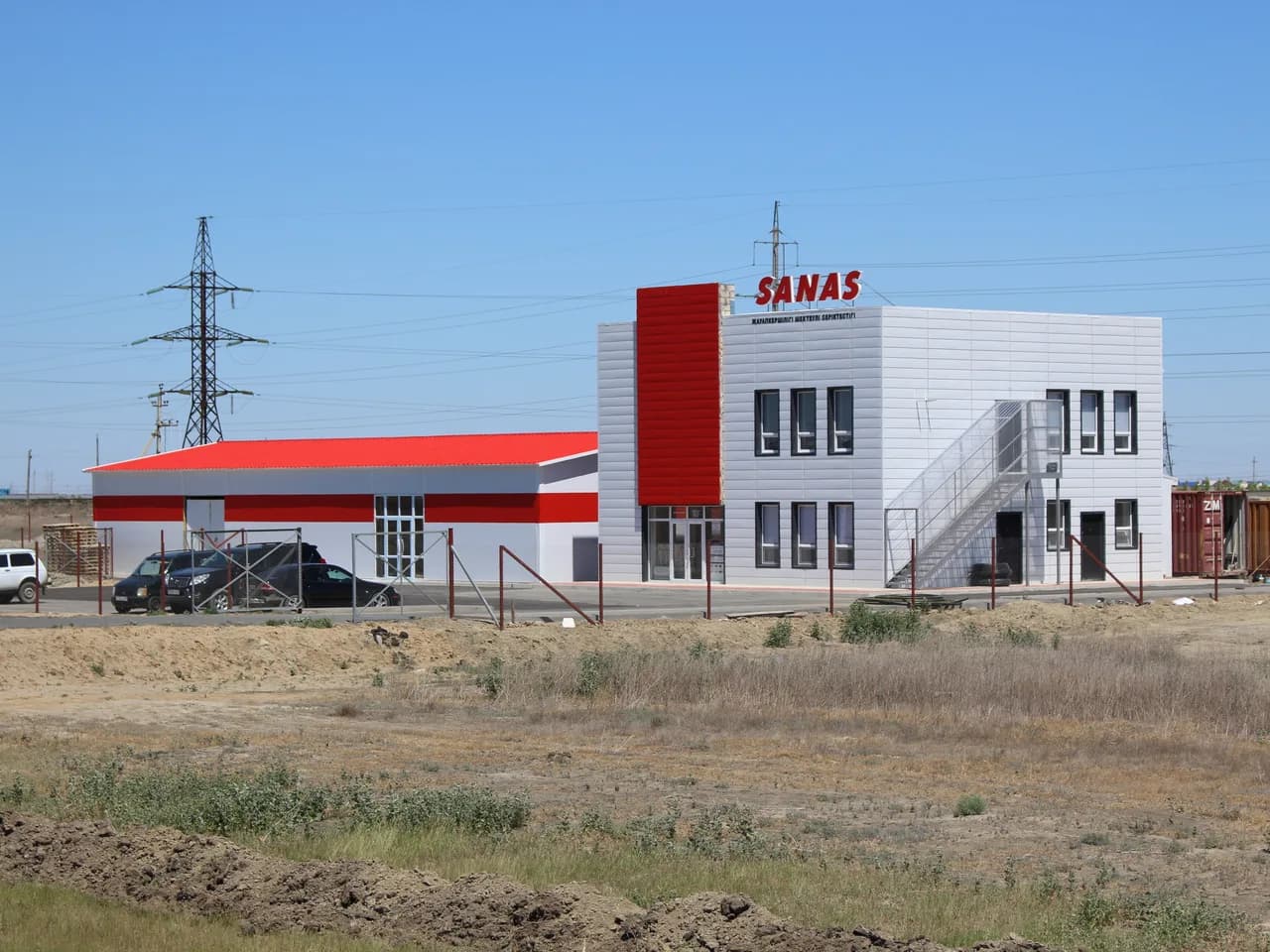

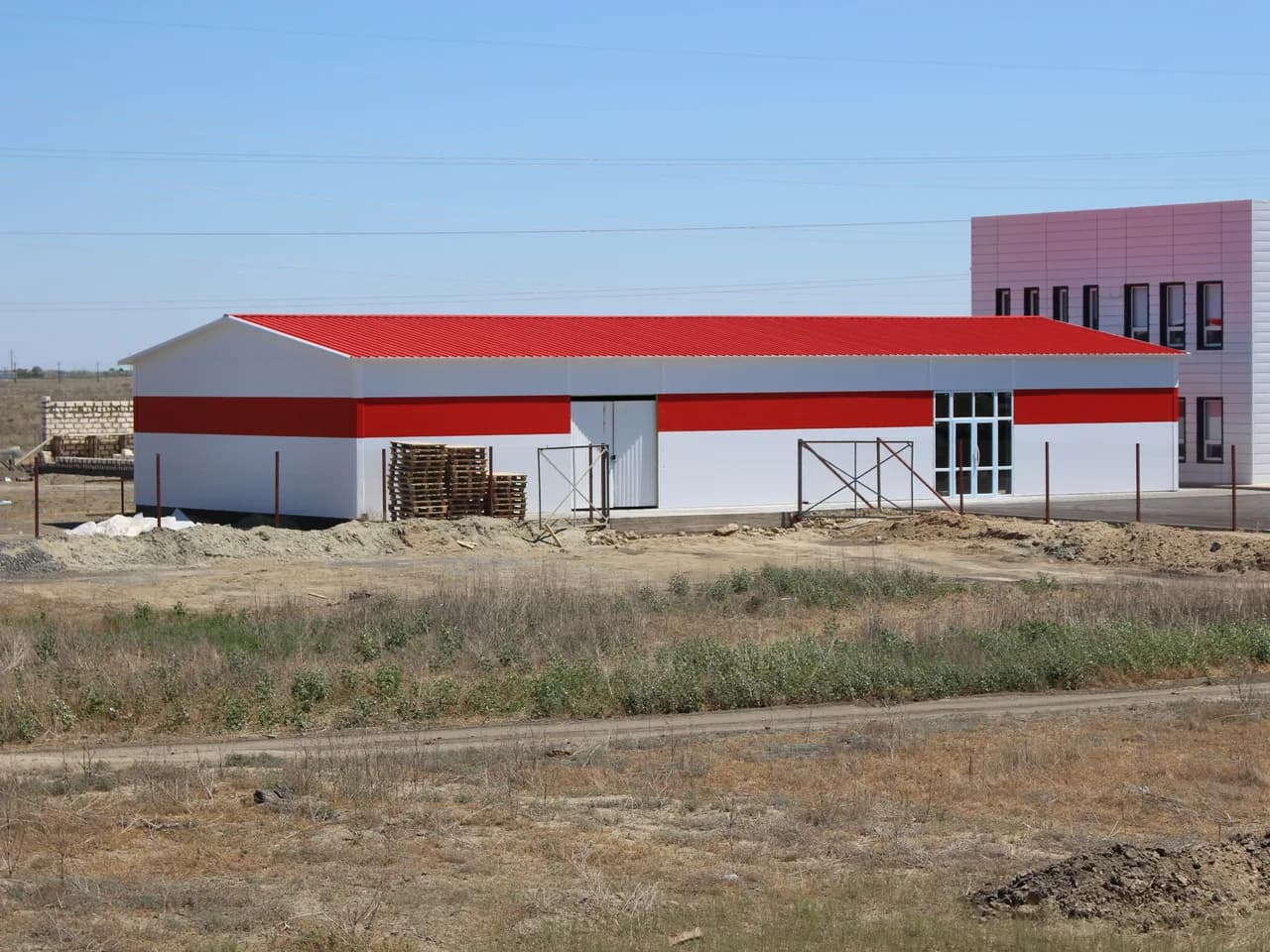

Утеплённый ангар размерами 12,0 × 27,0 метра, высота до низа несущих конструкций — 3,5 метра. Каркас образован семью рамами из парных холодногнутых профилей и связями. Ангар пристроен к двухэтажному административному блоку и вместе с ним образует один комплекс.

Атырау324 м²2016

Коротко о проекте

Размеры в осях: 12,0 × 27,0 м
Низ несущих конструкций: 3,5 м
Отметка конька: 4,87 м
Шаг рам: 2,5–3,5 м
Рам в каркасе: 7
Вес каркаса: ≈ 6,8 тонны

Рабочий проект: СП-0329-КМ, ООО «ПрофильСтройПроект», Санкт-Петербург, 2016

Конструктивное решение

Каркас образован металлическими рамами и связями. Пространственная жёсткость обеспечивается жёстким соединением всех элементов между собой. Стены и кровля утеплены сэндвич-панелями.

Рамная схема вместо ферм

При пролёте 12 метров и высоте 3,5 метра ферма избыточна — здесь работают семь сплошностенчатых рам Р-1. Стойки Ст-1 и ригели С-1 собраны из парных профилей 2С250 × 2,0, подкосы С-2 — из 2С150 × 2,0, узлы конька усилены профилями С-3 и С-4. Низ несущих конструкций на отметке 3,500, конёк — на 4,870.

Четырнадцать тысяч саморезов

По спецификации на здание уходит 14 000 самосверлящих винтов Ø6,3 × 25 и 156 клиновых анкеров 12 × 120 мм. Парные С-профили сшиваются между собой винтами с шагом 500 мм по типовому узлу — именно так из двух тонких профилей получается одно рабочее сечение. Сварочных постов на площадке нет.

Две марки стали в одном каркасе

Профили каркаса высотой 150, 200 и 250 мм, марки стали С245 и более прочная С320 по ГОСТ 27772-88 — вторая идёт туда, где нагрузка на элемент выше. Кровельные прогоны — Z-профиль 150 × 1,5 трёх длин: 12,15, 9,1 и 6,15 метра, по двенадцать штук каждого типоразмера.

Ворота, фахверк и подколонники

Воротная балка БВ собрана «в трубу» из профилей С250 × 1,5 и П104 × 1,5, стойка ворот СТВ — в «двутавр». Торцевой фахверк набран из стоек СТФ-1…СТФ-5 профилем С200 × 1,5. Подколонников четыре типа — ПК-250Т, ПК-200Т, ПК-200УЛ и ПК-200УП, под разные условия опирания стоек на фундамент.

21 килограмм металла на квадратный метр

Суммарно по спецификации каркас весит около 6 794 килограммов на 324 квадратных метра — это 21 кг металла на квадратный метр вместе с прогонами, связями, фахверком и деталями узлов. Здание такой площади из горячекатаного проката весило бы заметно больше, и под него потребовались бы другие фундаменты.

Расчёт и нагрузки

Статический расчёт выполнен в вычислительном комплексе SCAD, нагрузки приняты по СП 20.13330.2011. Нормативное ветровое давление 0,38 кПа, расчётная нагрузка на каркас кровли — 1,72 кПа. Изготовление и монтаж по ГОСТ 23118-2012 и СП 70.13330.2012.

Оцинковка, которую нельзя резать газом

Конструкции выполняются из оцинкованного профиля, поэтому проект прямо запрещает сварку и газовую резку профилей на площадке. Покрытие, повреждённое при монтаже, восстанавливается лакокрасочными материалами по СП 28.13330.2012, а детали из чёрного металла красятся эмалью ПФ-115 в два слоя по грунтовке ГФ-021.
