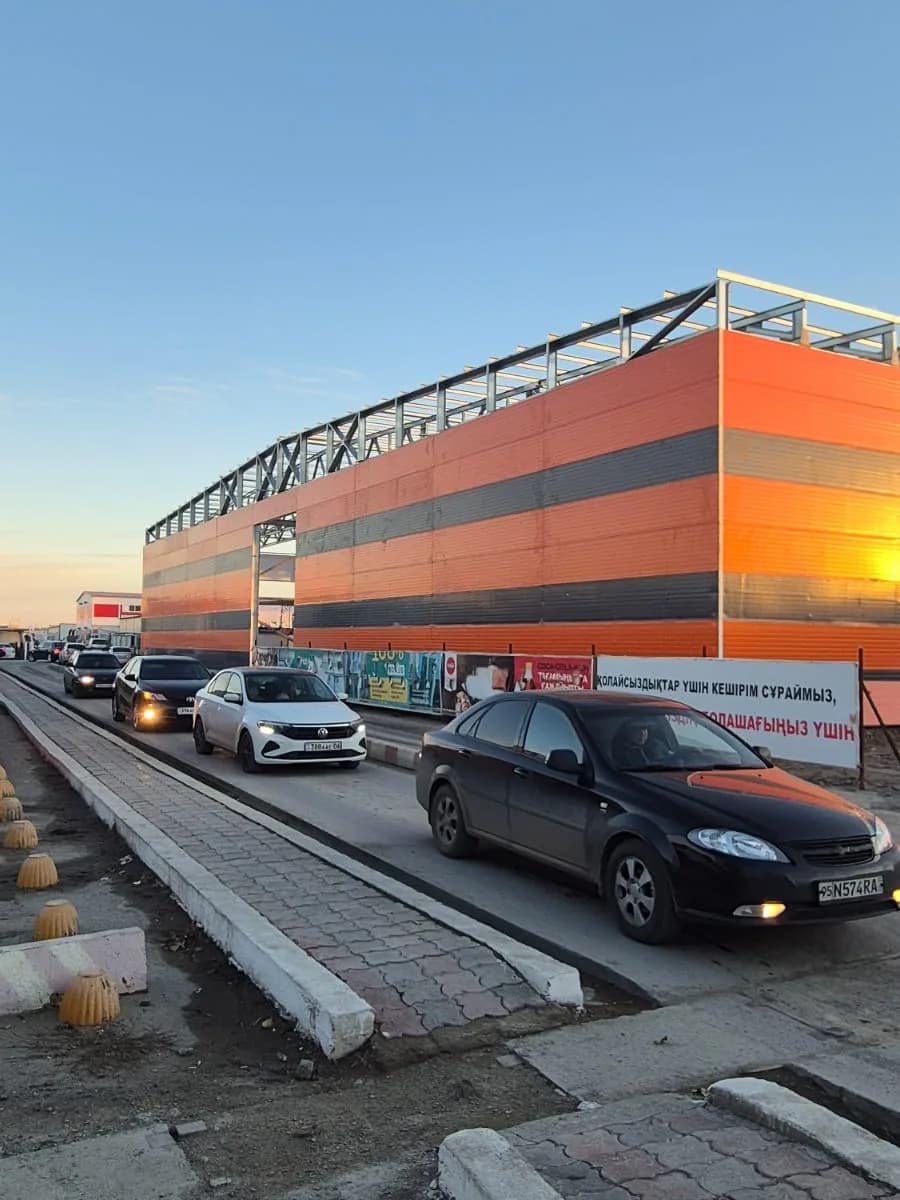

Торговый центр со складом 10 044 м² в Атырау

Двухэтажное здание торгового центра со складскими помещениями размерами в осях 54,0 × 96,0 метра и полезной высотой 9 метров. Самый крупный объект компании: 162 тонны металлоконструкций, каркас из ЛСТК профилей собственного производства.

Атырау10 044 м²2026

Коротко о проекте

Размеры в осях: 54,0 × 96,0 м
Общая площадь: 10 044 м²
Полезная высота: 9,0 м
Этажность: 2 этажа
Вес металлоконструкций: 162 тонны
Город: Атырау

Конструктивное решение

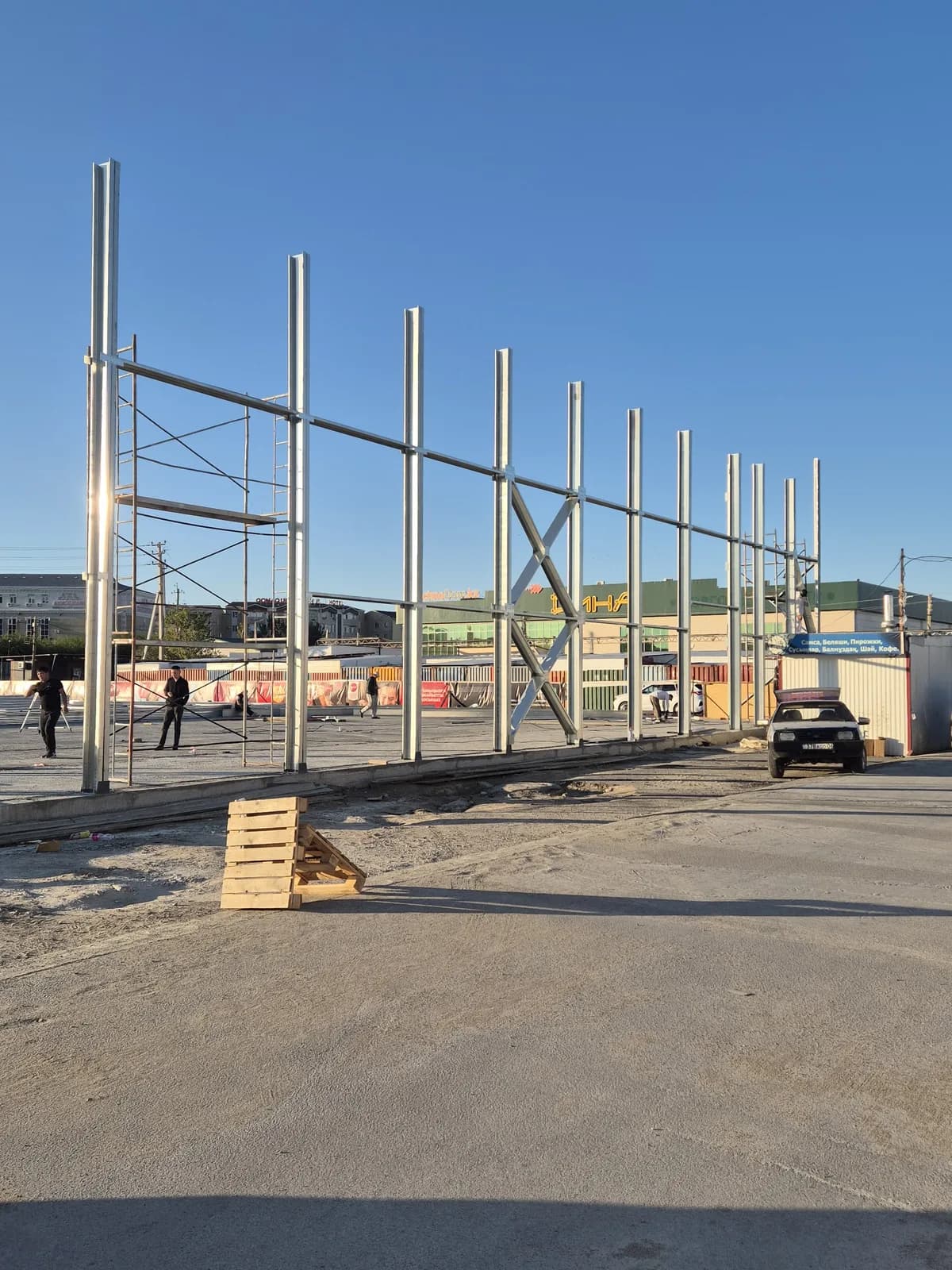

Каркас образован колоннами, фермами, прогонами и связями. Пространственная жёсткость обеспечивается жёстким соединением всех элементов.

Комбинированный каркас

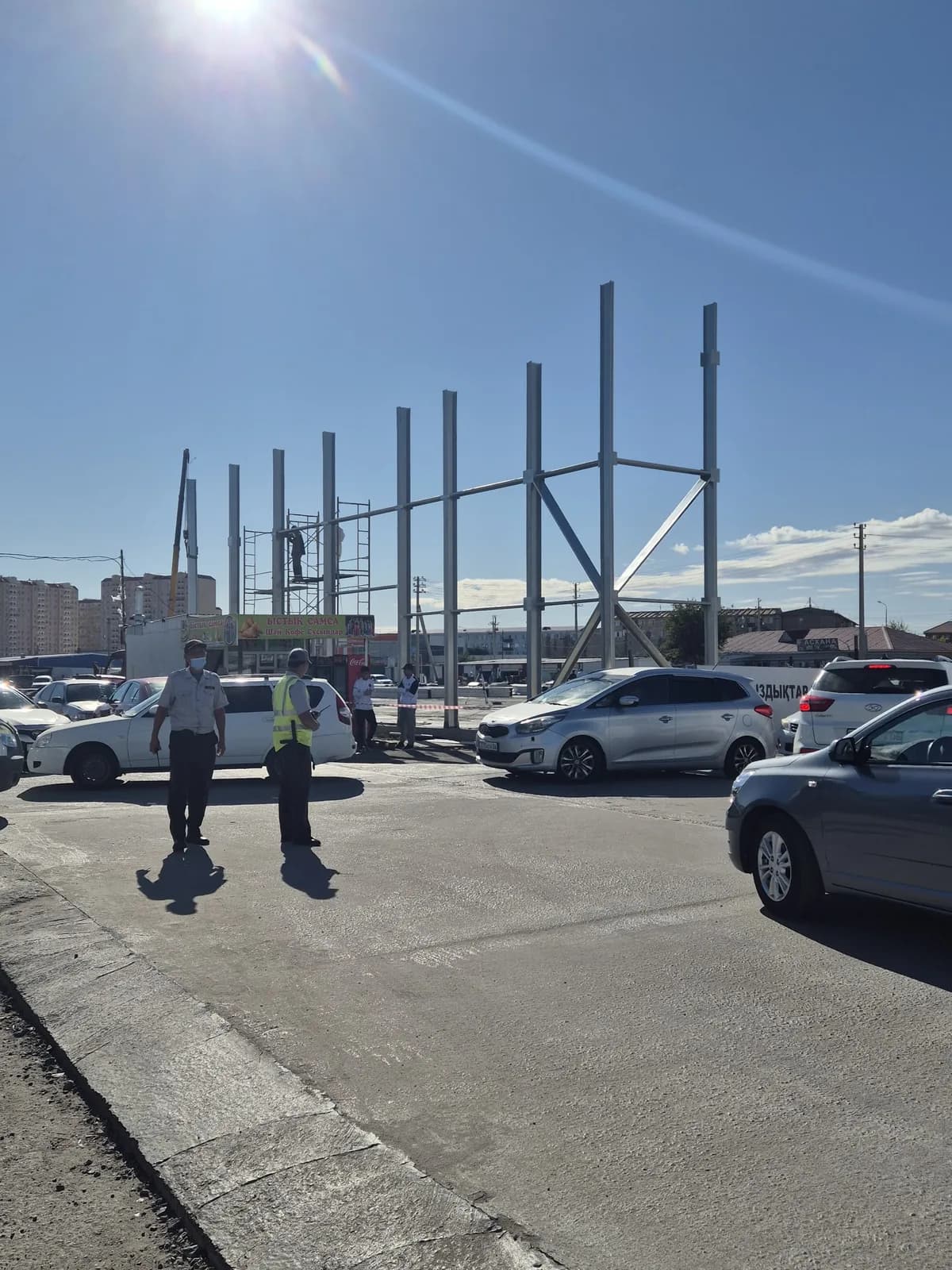

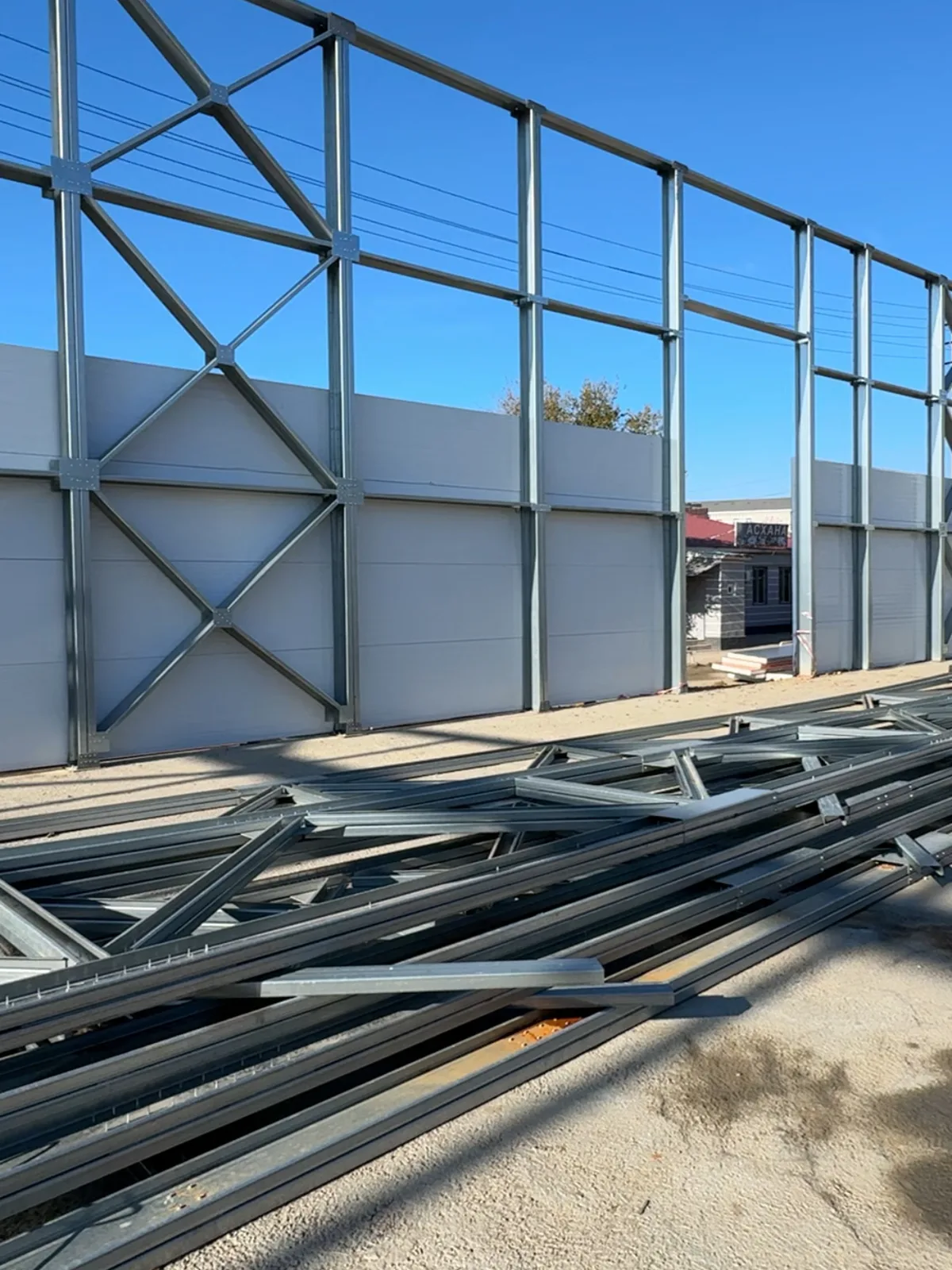

Несущие колонны выполнены из чёрного горячекатаного металлопроката — они принимают основную нагрузку двухэтажного здания. Все остальные элементы каркаса: фермы, прогоны и связи — из стальных холодногнутых ЛСТК профилей высотой 100, 150, 200 и 250 мм нашего производства.

Колонны и ригели

Колонны по внутренним осям выполнены из квадратных и прямоугольных профильных труб по ГОСТ 30245-2003. Ригельные балки — из двутавра по СТО АСЧМ 20-93.

Марки стали

В конструкциях применены стали С245, С280 и С350 по ГОСТ 27772-2021. Марка подбиралась под нагрузку на конкретный элемент, а не назначалась одна на весь каркас.

Расчёт нагрузок

Статический расчёт выполнен в вычислительном комплексе SCAD. Нагрузки приняты по СП 20.13330.2016: нормативное ветровое давление 0,3 кПа, расчётная нагрузка на каркас кровли 2,1 кПа — с учётом снеговой нагрузки Атырауской области.

Защита от коррозии

Все ЛСТК профили оцинкованы. Сварка и газовая резка оцинкованного профиля на объекте не допускается — соединения только на самосверлящих винтах, чтобы не разрушать цинковое покрытие. Нарушенные участки восстанавливаются лакокрасочными покрытиями по СП 28.13330.2017.

Изготовление и монтаж

Работы велись по ГОСТ 23118-2019 и СП 70.13330.2012. Допускаемые отклонения от проектных размеров — по приложению Б ГОСТ 23118-2019. Крепление подколонников к основанию выполнено анкерами Sormat S-Ka 12×128 мм.
