Павильон хозяйственных товаров 30 × 60 м в Атырау

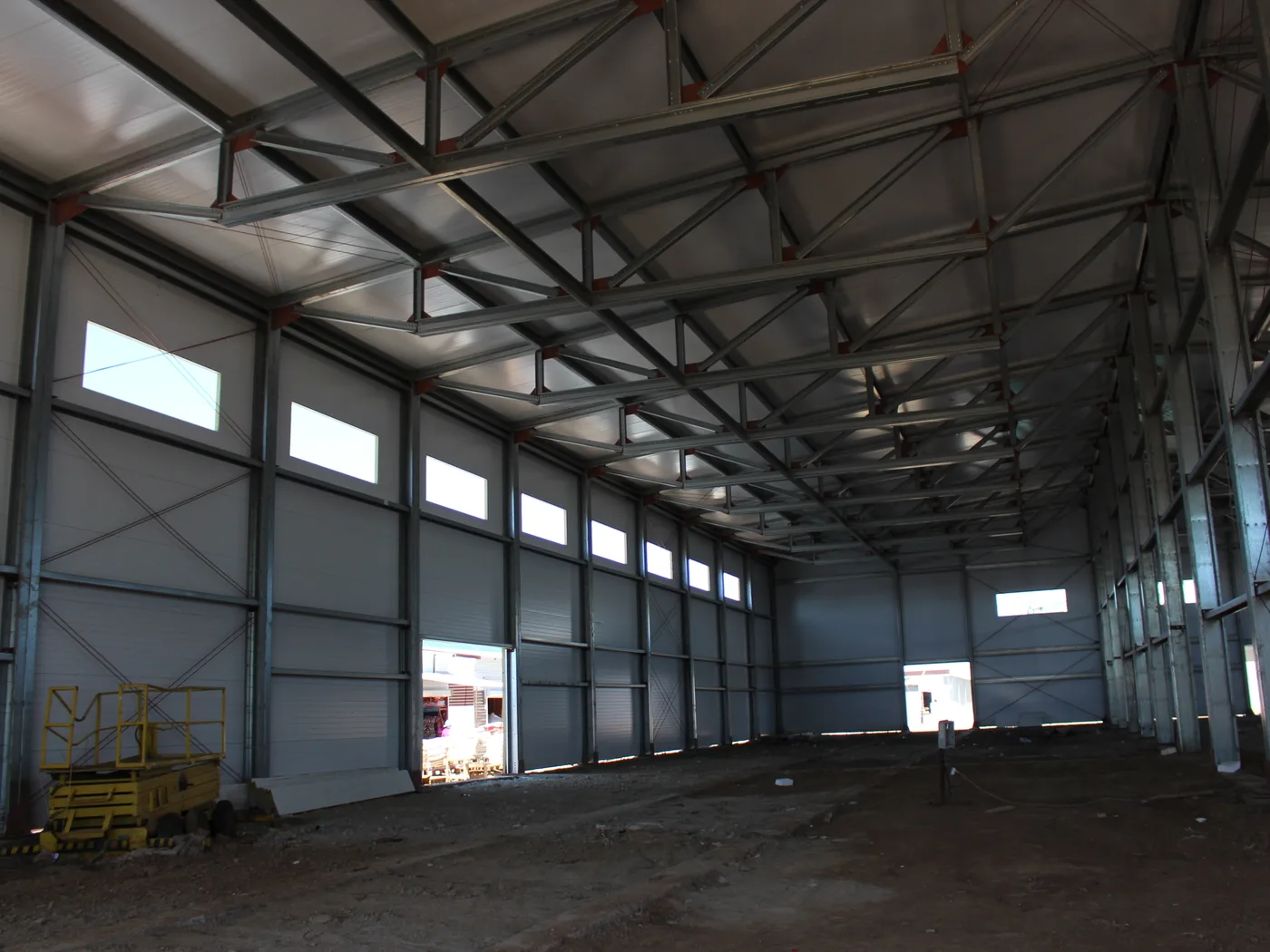

Торговый павильон размерами 30,0 × 60,0 метра высотой 7,5 метра. Здание построено в две очереди: сначала одноэтажным, но каркас и фундаменты сразу считались под будущее перекрытие. Через некоторое время второй этаж смонтировали внутри готового работающего здания — не трогая ни колонны, ни кровлю, ни обшивку.

Атырау3 600 м²2016

Коротко о проекте

Размеры в осях: 30,0 × 60,0 м
Высота по карнизу: 7,5 м
Отметка конька: 10,1 м
Пролёт ферм: 15 м
Шаг рам: 5,0 м
Вес каркаса: 42,6 тонны

Проект каркаса: ТОО «Молибден Тепло Строй», Tekla Structures. Перекрытие второй очереди: 17.09-62 КМ, ООО «Обнинск Сталь Проект», 2017

Конструктивное решение

Каркас образован колоннами, фермами, прогонами и связями. Первая очередь построена одноэтажной, вторая добавила межэтажное перекрытие внутри существующего объёма.

Запас заложен в первой очереди

Колонны, базы и фундаменты рассчитывались не под то здание, которое строилось, а под то, которым оно станет. Одноэтажный павильон работал несколько лет, а несущая система уже была готова принять перекрытие с торговой нагрузкой. Это решение принимается один раз — на этапе проекта, и стоит на нём кратно дешевле, чем усиление потом.

Второй этаж внутри готового здания

Перекрытие смонтировали внутри работающего павильона. Кровлю не вскрывали, обшивку не снимали, наружные колонны не усиливали — балочную клетку собрали между тем, что уже стояло. Для заказчика это означало, что здание не выводилось из эксплуатации на весь срок работ.

Балочная клетка перекрытия

Перекрытие опирается на собственные стойки, поставленные внутри пролётов с шагом около 5,5 метра, и на существующие оси каркаса. Связи перекрытия — круг Ø16 с контролируемым усилием натяжения 1,5 тонны. Часть монтажных отверстий выполнена с запасом, для унификации элементов.

Кровля на фермах пролётом 15 м

Ширина 30 метров перекрыта двумя фермами по 15 метров с опорой на среднюю ось. Рамы поставлены с шагом 5 метров — двенадцать шагов на 60 метров длины. Карниз на отметке 7,5 метра, конёк — 10,1 метра.

Профили и сталь

В каркасе применены холодногнутые профили ЛСЖ высотой от 150 до 300 мм и ЛС до 400 мм, а также листовые детали толщиной от 4 до 25 мм. Две марки стали: С245 и более прочная С345 — там, где нагрузка на элемент выше. Общий вес металлоконструкций каркаса — 42,6 тонны.

Болтовая сборка на площадке

Элементы каркаса соединяются болтами М16. Сварные швы выполняются на производстве полуавтоматической сваркой непрерывным швом проволокой Св-08Г2С. После установки колонн в проектное положение шайбы обвариваются по контуру.

Что это даёт заказчику

Поэтапное строительство разносит вложения во времени: первая очередь начинает приносить выручку, вторая финансируется уже из работающего объекта. Металлический каркас это позволяет, потому что расчёт на будущую нагрузку закладывается в сечения элементов, а сами элементы остаются доступными для присоединения новых конструкций.
