Торговые киоски 4,5 × 20 м в Атырау

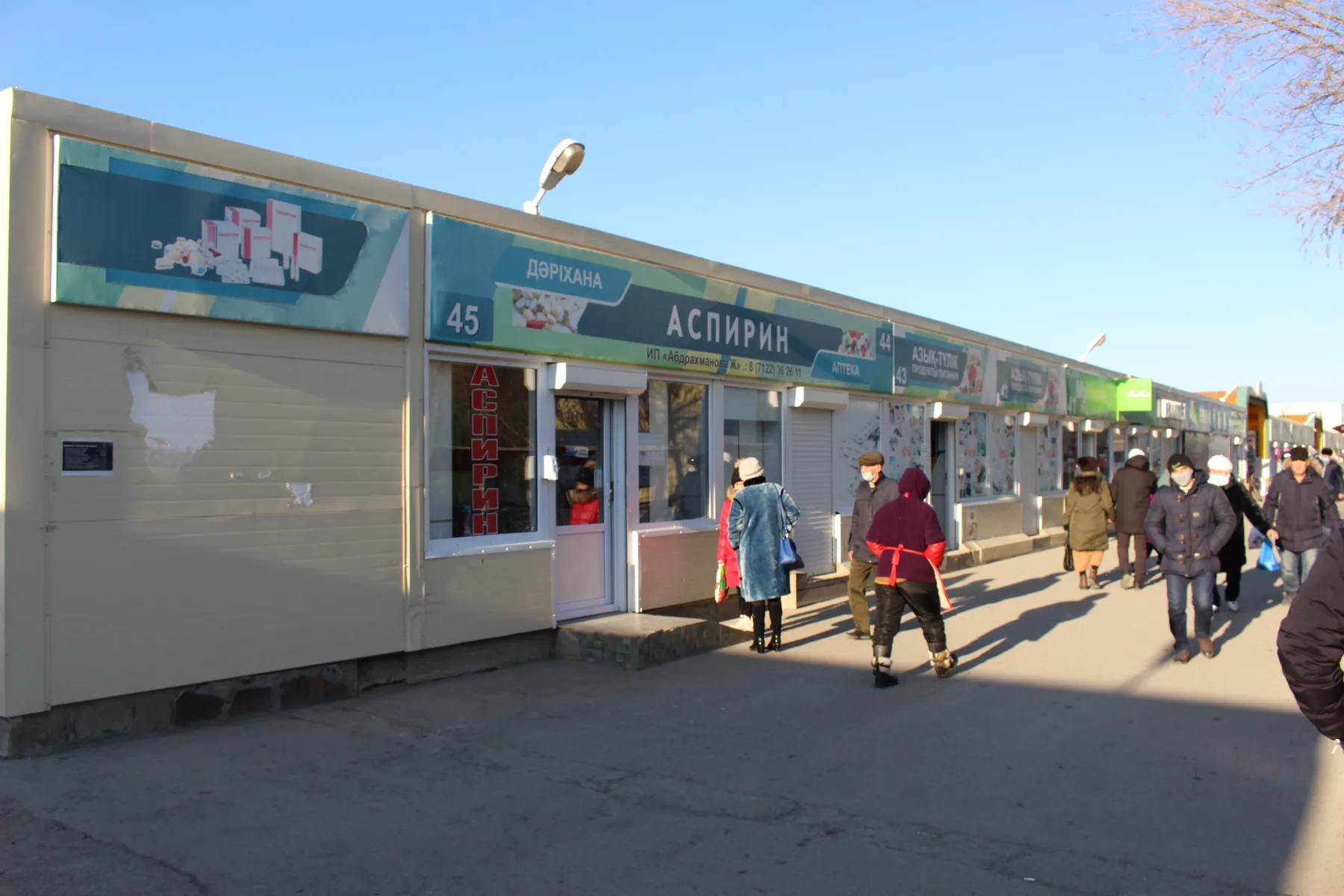

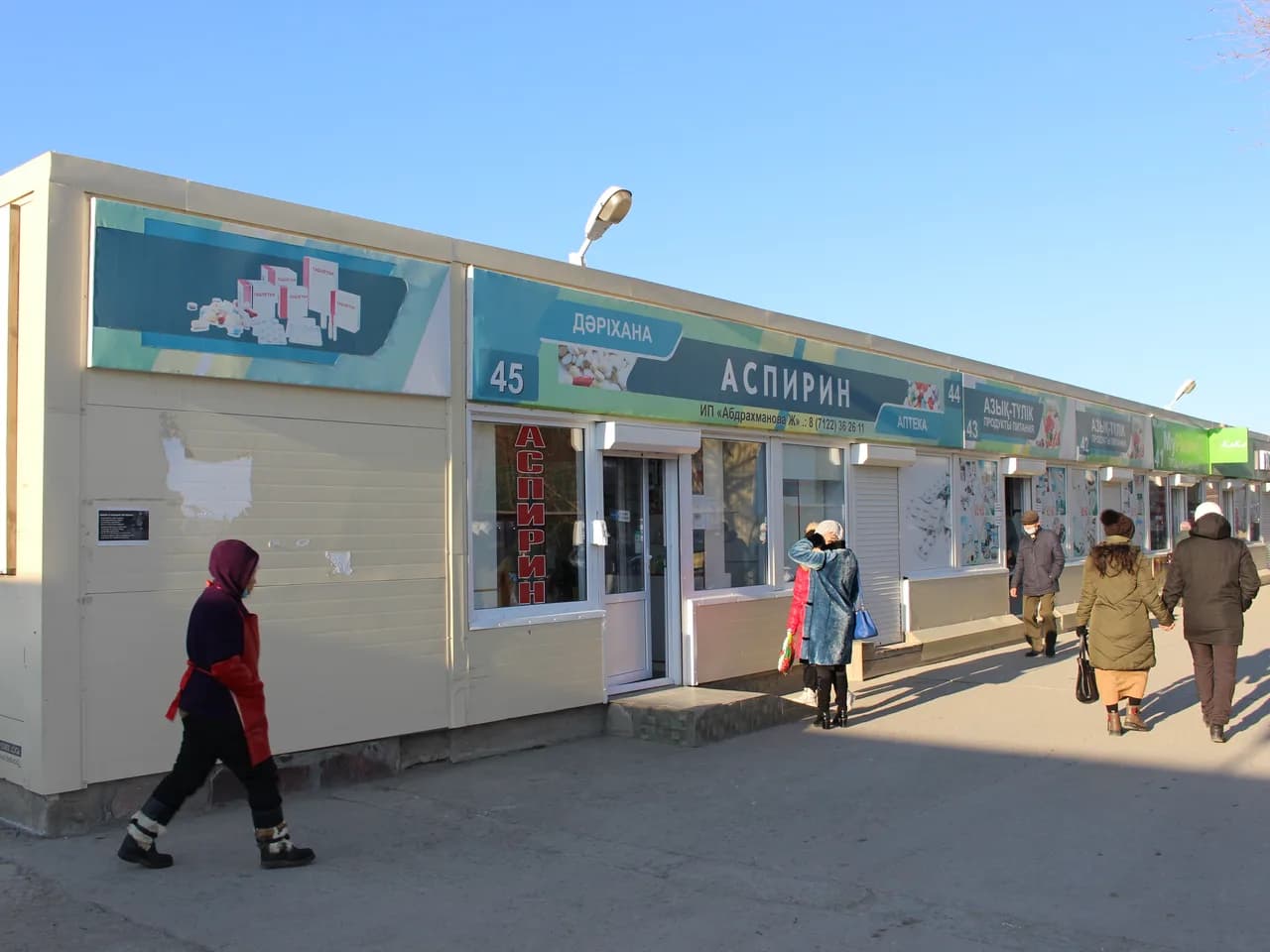

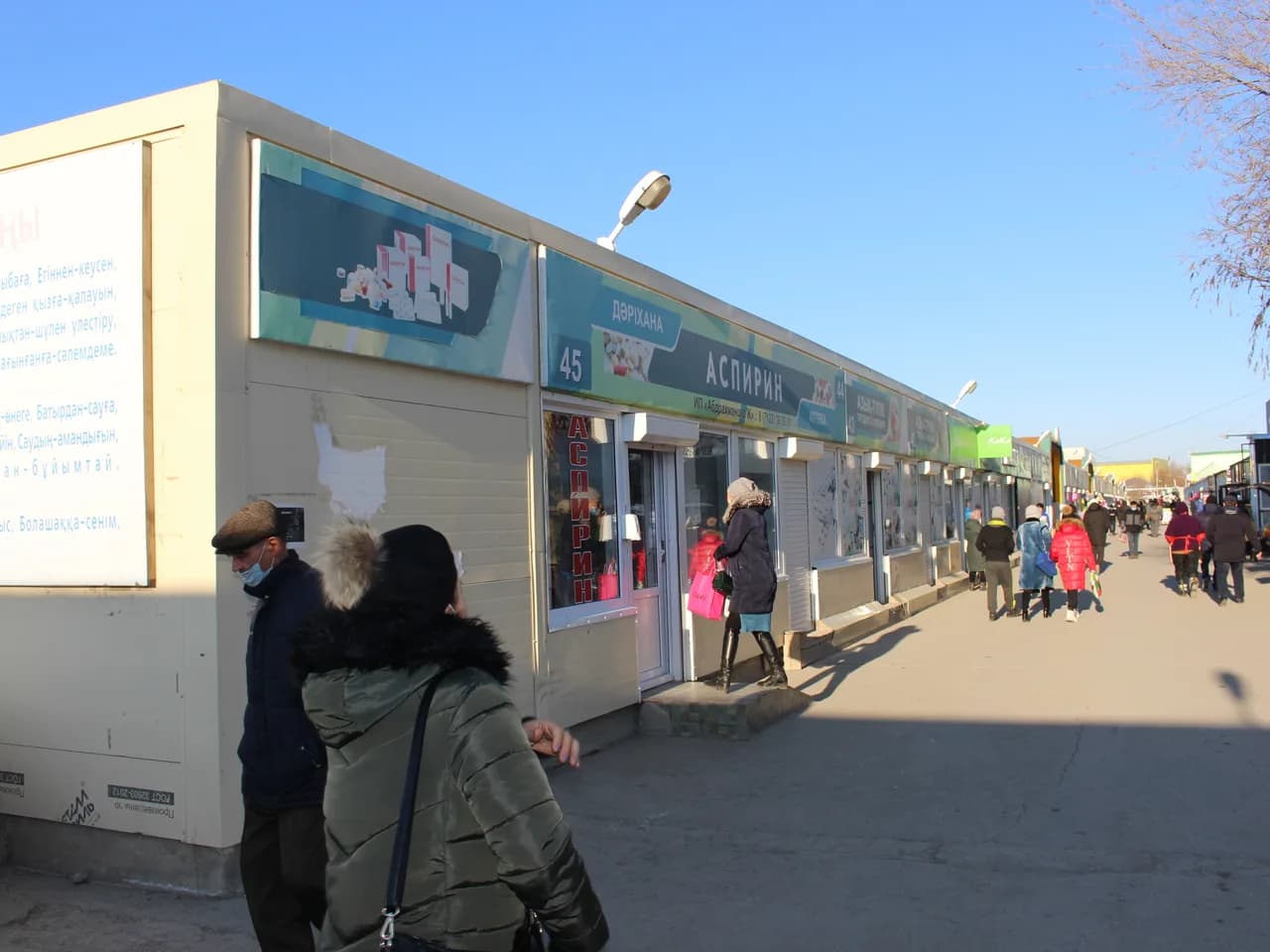

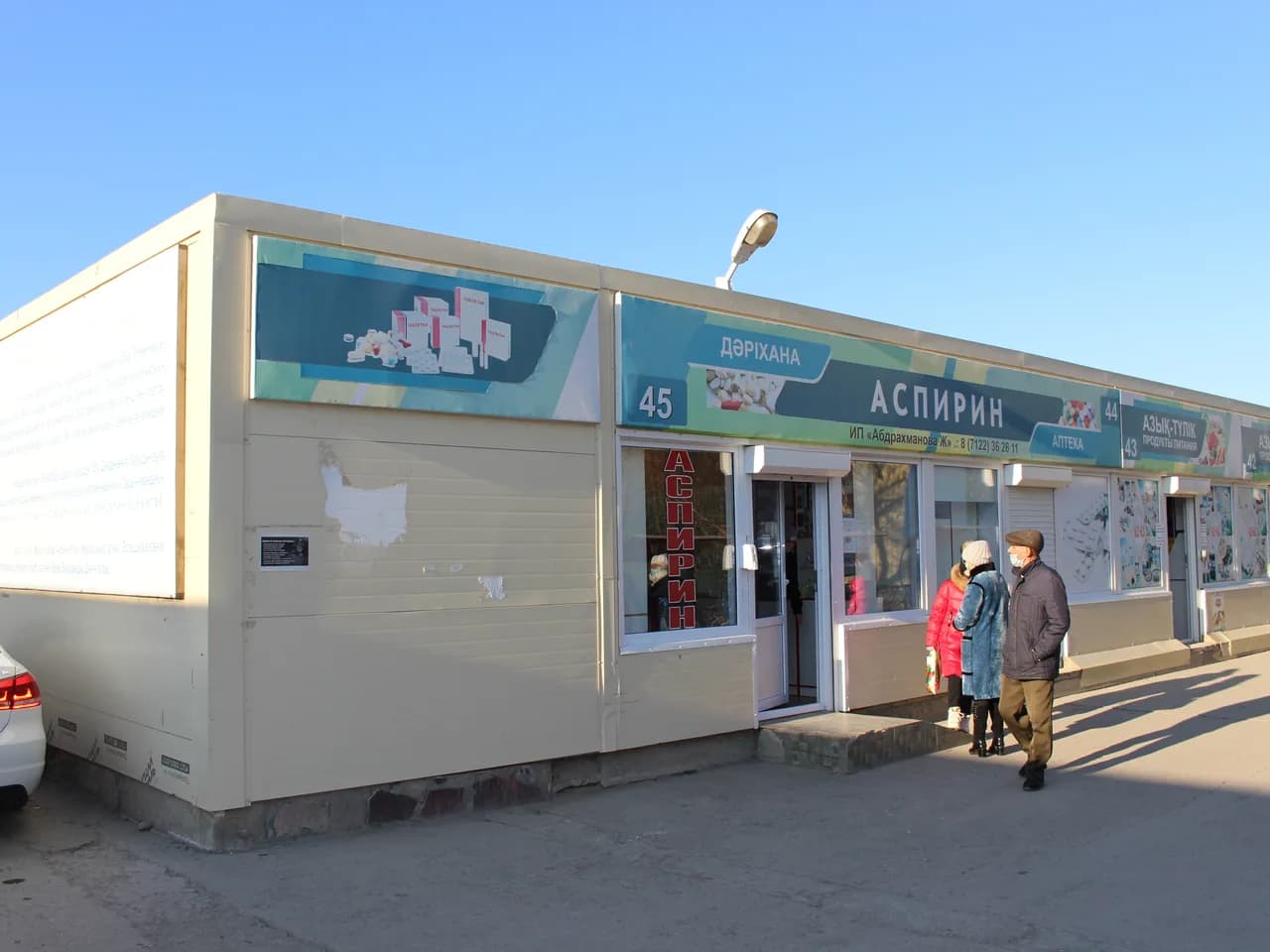

Ряд торговых киосков длиной 20 метров и шириной 4,5 метра — пять отсеков по четыре метра под отдельных арендаторов. Каркас здесь собирается не из отдельных профилей, а из шестнадцати готовых плоских панелей: их привозят на площадку, ставят по осям и скрепляют между собой.

Атырау90 м²2018

Коротко о проекте

Размеры в осях: 4,5 × 20,0 м
Высота задней стены: 2,6 м
Высота витрины: 3,2 м
Торговых отсеков: 5
Панелей в каркасе: 16
Вес панели: 88–145 кг

Рабочий проект: СП-0306-КМ «Каркас здания рынка», ООО «ПрофильСтройПроект», Санкт-Петербург, 2015

Конструктивное решение

Каркас образован плоскими панелями заводской сборки и стропильной системой поверх них. Панели шести типов закрывают витринную стену, глухую заднюю, оба торца и четыре внутренние перегородки.

Здание из шестнадцати панелей

Марок панелей шесть. ПН-1 и ПН-2 образуют витринную стену по оси А, ПН-3 и ПН-4 — глухую заднюю по оси Б, ПН-5 закрывают оба торца, а четыре панели ПН-6 работают внутренними перегородками и делят ряд на пять отсеков по четыре метра. Шесть осей по длине с шагом 4 метра — и каждый шаг это отдельное торговое место со своей витриной и своей дверью.

Панель весит от 88 до 145 килограммов

По спецификациям: перегородка ПН-6 — 87,5 кг, задняя стена ПН-3 — 119,8, ПН-4 — 120,6, торцевая ПН-5 — 124,7, витринные ПН-2 и ПН-1 — 136,1 и 145,2. Такую панель ставят вчетвером руками. Кран на тесную рыночную площадку между работающими рядами просто не заедет — и здесь он не нужен.

Работа уходит с площадки в цех

В этом весь смысл панельной схемы. Панель собирается на ровном стенде: стойка выставляется по шаблону, а не по уровню на ветру, крепёж ставится в одном положении, качество проверяется до погрузки. На объект приезжает изделие, которое нужно поднять, выставить по осям и скрепить с соседним. На здании в 90 квадратных метров срок определяет не количество металла, а количество операций на площадке — и панельная сборка сокращает их в разы.

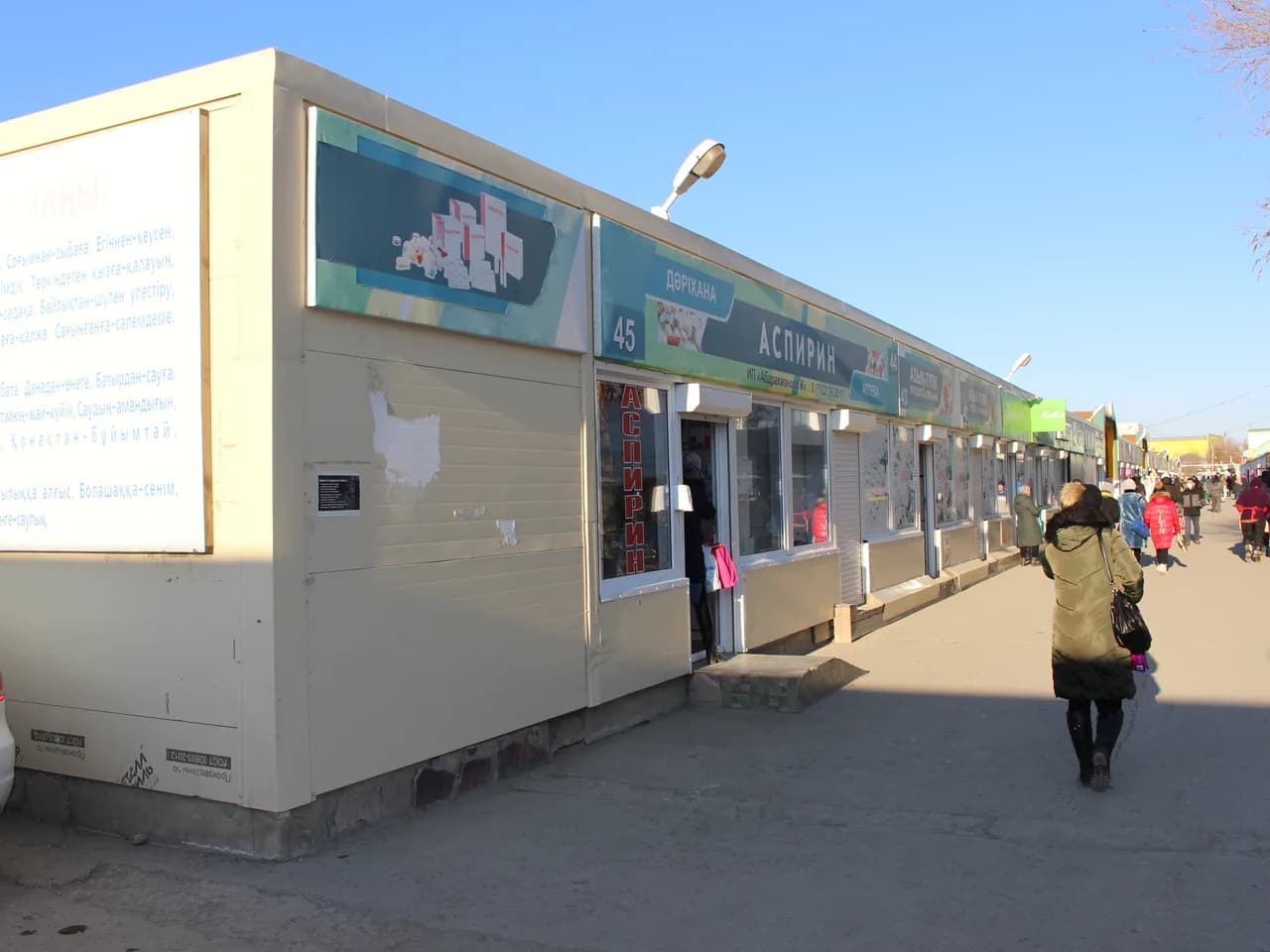

Витрина и глухая стена устроены по-разному

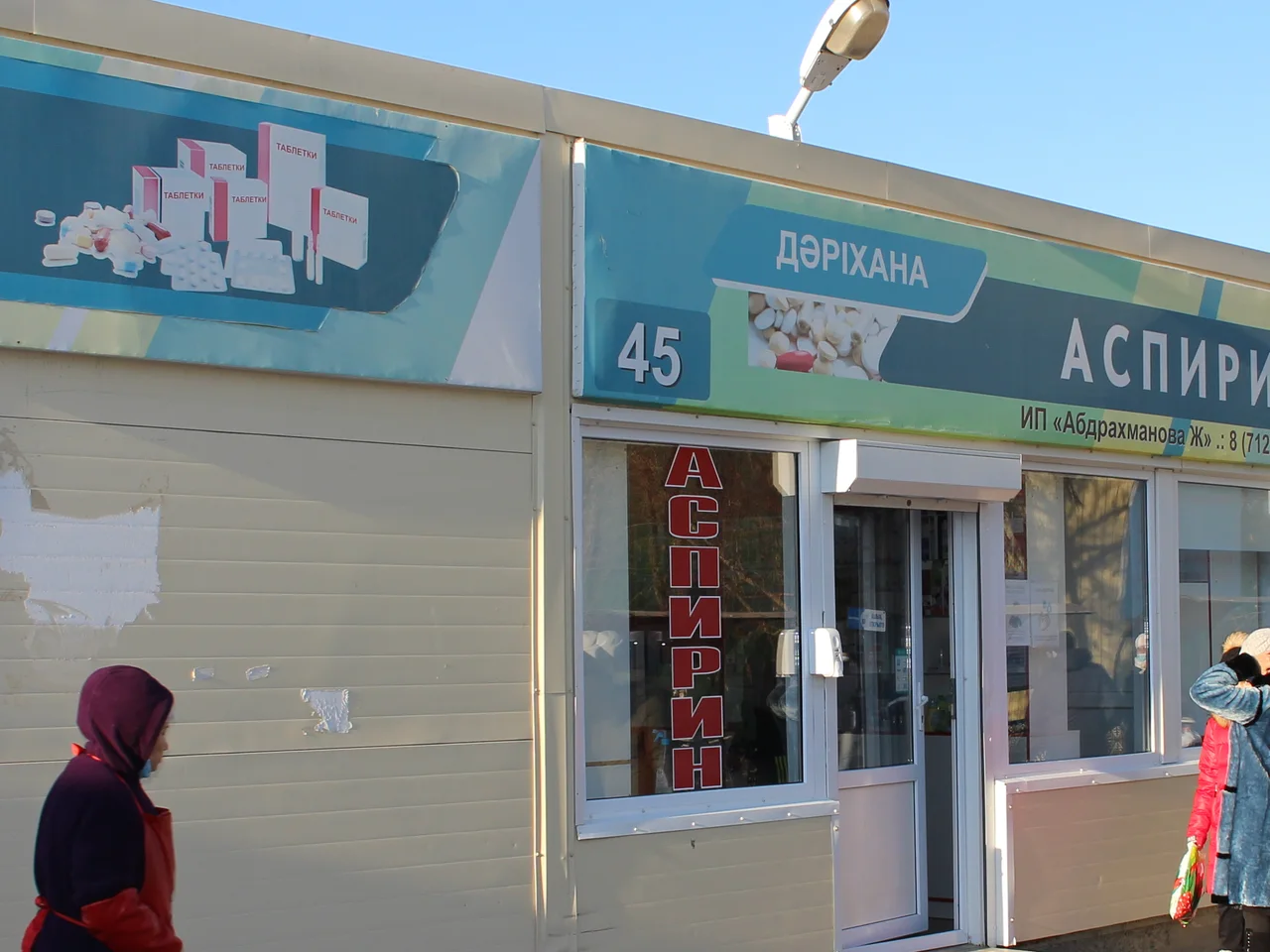

В задней стене стойки идут ровным шагом 600 мм — обычная каркасная стена, где шаг задаёт только обшивка. В витринной стойки расставлены под проёмы: 725, 775 и 1000 мм, высота остекления 1500 мм, над ним фрамуга 700. По углам панелей стоят раскосы — они держат геометрию не столько в готовом здании, сколько при перевозке и подъёме.

Профили со стенкой полтора миллиметра

Весь каркас набран из рядового сортамента: П104, С100 и С150 толщиной 1,2 и 1,5 миллиметра, плюс уголок L100 × 2,0 в узлах. Ничего из этого не нужно фрезеровать, варить или заказывать по спецразмеру — профиль режется по длине и собирается винтами. Именно поэтому такая схема имеет смысл на маленьком объекте, где сложный узел съедает всю экономию.

Односкатная кровля от покупателя

Задняя стена 2,6 метра, витринная — 3,2. Кровля получает уклон сама собой, и вода уходит на глухую сторону, а не на прохожих у витрин. Несут её десять одиночных стропил С150 × 1,5 и двадцать спаренных 2С150 × 1,5, поверх — обрешётка с раскладкой 4050, 4000, 4000, 4000 и 4050 мм.

Почему панельная схема выигрывает на малых объектах

Пять торговых мест на 90 квадратных метрах — это объект, где цена квадратного метра решает всё, а доля работ на площадке в этой цене особенно велика. Соединения винтовые и болтовые, сварки на объекте нет вообще: ни сварщика, ни поста, ни простоя из-за погоды. И ещё одно свойство, которое на рынках ценят отдельно: разъёмные соединения позволяют ряд демонтировать и собрать на другой площадке, а не резать, если план застройки поменяется.
